Сразу хочу сказать, что подробных фотографий сделать к сожалению не получилось, но думаю, что словами объясню порядок установки и подключения. Так как делал все ночью под фонарем, то на качество существующих фото прошу сильно не ругаться. Первое, на что хотел бы обратить внимание, это инструменты и принадлежности, которые потребуются для подключения:

  1. Отвертка крестовая и плоская тонкая(использовал индикаторную)
  2. Острый нож
  3. Изолента

что нужно для подключения бортового компьютера Штат на Калину

Особенности установки и порядок подключения компьютера

Итак, бортовой компьютер Штат X-5 M имеет 9 контактов, но подсоединять все нет необходимости. Для корректной работы достаточно будет подсоединить всего лишь 6 проводов. А ниже более подробно расскажу, что куда подключать и приведу схему, которая идет в инструкции по эксплуатации.

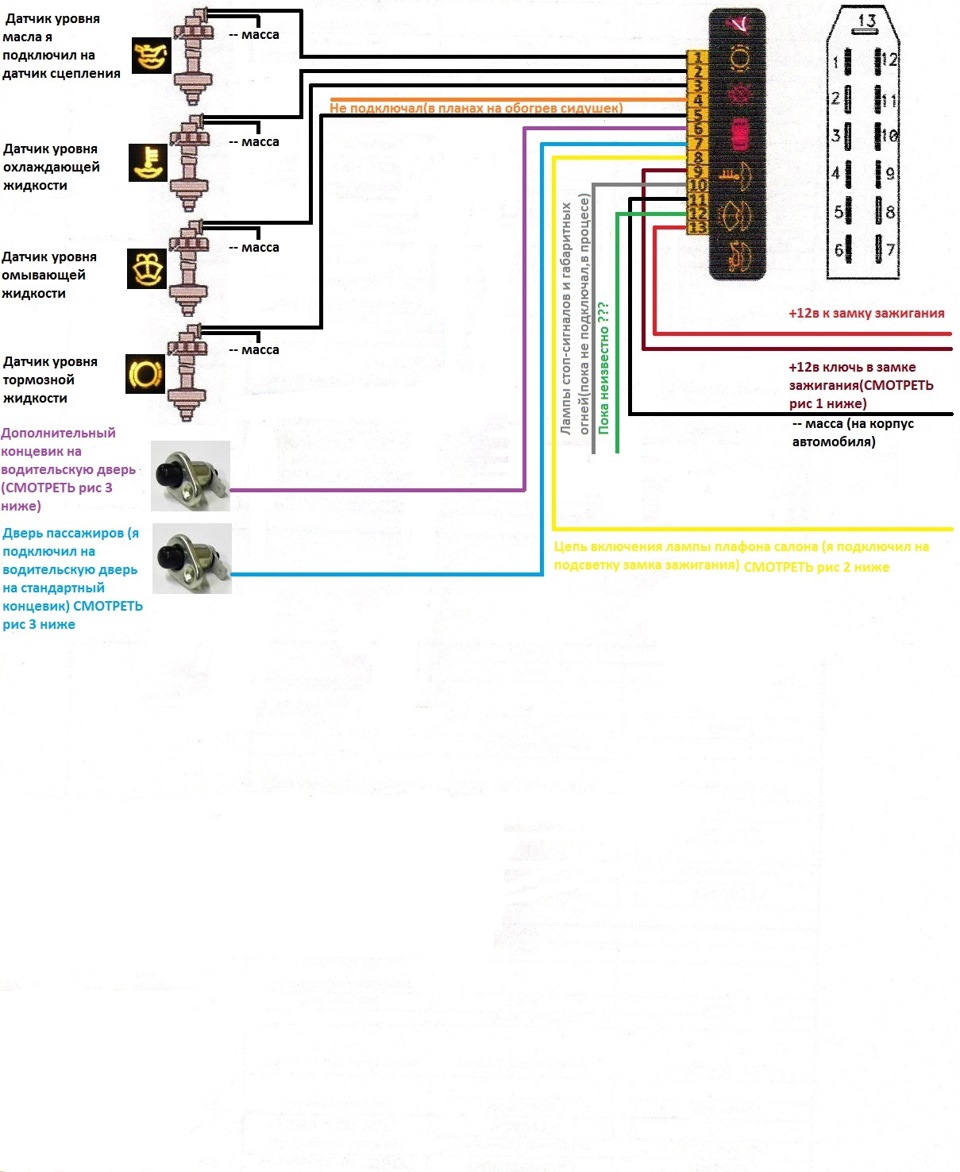

схема подключения бортового компьютера Штат X-5 M Лада Калина

Сразу скажу, что делал все четко по схеме и все функции БК работают отлично, нареканий по ней нет. Просто слышал от многих владельцев, что схема в инструкции не верная и в Интернете есть переделанный вариант. Но, к счастью, все в норме и искать другую не пришлось.

  • Итак, первым делом я вынул магнитолу, так как она явно будет мешаться при установке.

снятие магнитолы на Калине

Сразу убираем ее в сторону, лучше опустить на коврик водителя, чтобы не мешалась. Затем отсоединяем штекер питания от кнопки «Аварийки», так как 4 провода от БК нужно будет подключить к ней.

На схеме хорошо показано и объяснено, какие провода к каким фишкам подключать. Но возникнет одна проблема при изъятии проводов из штекера, так как они изнутри фиксируются пластиковыми фишками. Я сделал так: взял тонкую отвертку и со стороны проводов просунул ее до упора в отверстие и покрутил ей в разные стороны, чтобы примять этот фиксатор. А после этого более толстой отверткой с обратной стороны надавливаем на конец провода, с большим трудом, но он должен вынуться. После этого берем провод от БК и подключаем его к нужному разъему на колодке вместо вынутого. А потом ко второму концу, который отходит от основного провода подключаем тот, который вынули из штекера.

В итоге, у меня получилась примерно следующая картина, как показано на фото ниже. Перемотал немного все фишки изолентой, чтобы не дребезжали:

штекер аварийки для подключения бортового компьютера Штат

После того, как все 4 провода подключены к этой колодке, можно приступать к врезанию в розовый провод на задней колодке панели приборов. Находится эта колодка в довольно труднодоступном месте и чтобы до нее добраться, нужно будет открутить блок предохранителей и немного вытянуть его назад:

проводка блока предохранителей на Калине

И там вдали, где-то в самом конце ищите взглядом серого цвета огромный штекер. Вот он нам будет нужен. А именно розовый провод с задней стороны штекера. Он отвечает за уровень топлива в баке Калины. Я сделал просто — немного счистил изоляцию на нем и хорошенько примотал нужный провод от БК, после чего обмотал изолентой. На фото ниже показано наглядно:

подключение датчика уровня топлива к БК Штат на Калине

Штекер можно не разъединять, главное не перепутать проводку. Предварительно посмотрите схему подключения и конкретный разъем.

И последний разъем необходимо подключить к диагностической колодке, которая находится под крышкой ниже прикуривателя. Именно в этом месте и  будет стоять ваш бортовой компьютер Штат. Подсоединять необходимо черный провод от штекера БК к разъему колодки, как показано на приведенной выше схеме.

А всю обмотку потом необходимо протянуть под панелью. Я откручивал пепельницу и продевал весь пучок вниз, а потом, сняв правую крышку тоннеля пола, просунул штекер БК к диагностическому разъему. Думаю, сами поймете, куда там можно протянуть.

Ну а результат проделанной работы можете посмотреть ниже, хотя в предыдущей статье я уже приводил этот пример:

подсветка на БК Штат X-5 M

На всю работу по установке Штат X-5 M у меня ушло около 2 часов времени. Думаю, что можно справиться и быстрее, если все делать днем при нормальном освещении. Я просто не стал ждать утра и ночью все подключил. Работой компьютера доволен, функций море, куча разных параметров и диагностика различных датчиков и систем.

Видео обзор по установке БК Штат X5M на Калину

Чтобы было более доступно и понятно, решил записать видео по данной теме:



Если у кого есть вопросы по установке, то можете задавать в комментариях ниже. Помогу чем смогу!
