Рано или поздно, любой джипер сталкивается с неисправностью мотора лебедки. Неисправность может быть: неисправность блока соленоидов, где-то пропал контакт, мотор может сгорел и тп и тд. Как правильно в данной ситуации лучше всего идти от самого простого к сложному. А именно, проверить работоспособность мотора лебедки. Для этого необходимо отсоединить  от мотора 3 провода ( желтый, красный, черный). Черный провод который крепиться снизу мотора лебедки оставляем. Берем отдельный провод около 10кв., можно и больше, подключаем на + клейму аккумулятора. Далее подключаем к мотору лебедки на  желтый контакт и замыкаем между собой  красный и черный лебедка мотает в одну сторону. Если подаем + к черному контакту на моторе лебедки, то замыкаем красный и желтый между собой - лебедка вращается в обратную сторону. Я обычно замыкаю обычной отверткой или рожковым ключом.

Вот схема замыкания контактов на лебедке.

 проверяем мотор лебедки.jpg



ремонт мотора лебедки.JPG

Если у Вас в лесу сломался блок управления - соленоид лебедки, то таким образом можно спокойно вытащить свою машину из засады.


  • inetryconydot это нравится
  #2 Миха66

Отправлено

А как проверить вот этот мотор от лебёдки спрут-2500?1.JPG Проверял тестером по отдельности , не коротит, собираю, на клемму 1 подаю плюс с акб, сам мотор на минус, искрит дай боже. Замыкаю между собой 2и3, без результата, искрит. Клемма 1 идёт на  2 щётки якоря, масса мотора на ещё 2 щётки. Провода 2и3 это обмотки статора, вроде бы они тож на щётки должны идти?С завода  провода 2и3 идут на блок соленоидов3.JPG ,в этом блоке деталей блин как в телевизоре. Вобщем совсем запутался, акум сдох, а мотор так и не закрутился. Может кто знает, как этот грёбанный мотор оживить?


  #3 Hess

Отправлено

у них моторы от стартера берутся, вот по его принципу и тестировать...ты его из блиндажа достал чтоли...


  • Миха66 это нравится
  #4 д м и т р и й

Отправлено

А как проверить вот этот мотор от лебёдки спрут-2500?attachicon.gif1.JPG Проверял тестером по отдельности , не коротит, собираю, на клемму 1 подаю плюс с акб, сам мотор на минус, искрит дай боже. Замыкаю между собой 2и3, без результата, искрит. Клемма 1 идёт на  2 щётки якоря, масса мотора на ещё 2 щётки. Провода 2и3 это обмотки статора, вроде бы они тож на щётки должны идти?С завода  провода 2и3 идут на блок соленоидовattachicon.gif3.JPG,в этом блоке деталей блин как в телевизоре. Вобщем совсем запутался, акум сдох, а мотор так и не закрутился. Может кто знает, как этот грёбанный мотор оживить?

Ты смотри, ТКС заместо соленоида!!!  :shok:  :shok:  :shok:


  #5 Say

Отправлено

А как проверить вот этот мотор от лебёдки спрут-2500?attachicon.gif1.JPG Проверял тестером по отдельности , не коротит, собираю, на клемму 1 подаю плюс с акб, сам мотор на минус, искрит дай боже. Замыкаю между собой 2и3, без результата, искрит. Клемма 1 идёт на  2 щётки якоря, масса мотора на ещё 2 щётки. Провода 2и3 это обмотки статора, вроде бы они тож на щётки должны идти?С завода  провода 2и3 идут на блок соленоидовattachicon.gif3.JPG,в этом блоке деталей блин как в телевизоре. Вобщем совсем запутался, акум сдох, а мотор так и не закрутился. Может кто знает, как этот грёбанный мотор оживить?

Подаешь минус на массу мотора, плюс на провод 2, провода 1 и 3 замыкаешь должно начать крутится, если все исправно. Потом плюс подаешь на клему 3, а 1 и 2 замыкаешь. Должно начать крутится в другую сторону.


  • Миха66 это нравится
  #6 д м и т р и й

Отправлено

Подаешь минус на массу мотора, плюс на провод 2, провода 1 и 3 замыкаешь должно начать крутится, если все исправно. Потом плюс подаешь на клему 3, а 1 и 2 замыкаешь. Должно начать крутится в другую сторону.

Такая схема работает на моторах для лебёдки!!! а здесь какие то тонкие провода, торчат из мотора!!! как бы не сгорели)))


  #7 Say

Отправлено

Такая схема работает на моторах для лебёдки!!! а здесь какие то тонкие провода, торчат из мотора!!! как бы не сгорели)))

Он там расписал откуда идут провода и к чему внутри подключены, я расписал как их подключать.


  #8 д м и т р и й

Отправлено

Он там расписал откуда идут провода и к чему внутри подключены, я расписал как их подключать.

Нет, всё  правильно ты расписал!!! меня только лично напрягают, тонкие провода))) :wacko:


  #9 Миха66

Отправлено

Вобщем надо подсоединять как сказал  Say,  попробовал, стало заметно что еле-еле крутит,  наверное внутри что-то сгорело.


  #10 Hess

Отправлено

может щетки зависли? разбери его и почисть! посмотри еще как вращаются подшипники... так же глянь хороший ли контакт или там проводочки на добром слове касаются шин.


  #11 Миха66

Отправлено

Завтра попробую, но что то мне подсказывает, что  бобик сдох. Можно конечно что-нибудь из стартера замутить, но думается лучше купить современную, с радиопультом, более мощную и надёжную чем эту. У этого Спрута тяга всего около 2500 т. , хотя надо сказать уазик вытягивала лет 8 без горя, если где не шла, то через блок всегда тянула. Даже колодезные кольца ей  вместо крана опускал, червячная передача в этом отношении очень удобна, тормоза не надо, сам червяк тормозит. Так что буду копить на новую лебедь.


  #12 Say

Отправлено

Скорее всего несколько обмоток якоря выгорело.
  #13 Say

Отправлено

при наличии электрика которые моторы мотают восстановить не особо трудно кстати.
  #14 д м и т р и й

Отправлено

при наличии электрика которые моторы мотают восстановить не особо трудно кстати.

Ты скажи, как могут такие тонкие провода держать такие нагрузки ?


  #15 Say

Отправлено

Ты скажи, как могут такие тонкие провода держать такие нагрузки ?

А какие там нагрузки? Мотор этот больше киловата не держит. Киловат при 12 вольтах будет держать и 8-10 квадратов, это 2,5-3 мм в диаметре. Так оно и есть примерно.
  #16 Миха66

Отправлено

Итак стало ясно, что лебёдочный мотор конкретно сдох, а так как ближайшая перемотка движков, находится в Малоярославце, экономически не выгодно его отдавать в ремонт, больше прокатаешь :D . Покопавшись в закромах, был найден стартер 1.5 квт., сделанный ещё в СССРGEDC0014.JPG , Токарь за 0.5 литра огненной воды :drinks: , выточил флянец под подшибник,GEDC0003.JPG , подшибники, спереди 302, сзади 201 GEDC0006.JPG а также якорь под шкив.GEDC0007.JPG ,GEDC0008.JPG ,GEDC0009.JPG Собрал,GEDC0020.JPG подключил к аккуму, о чудо он вращается, шайтан однако :D . Да, но на лебёдку нужно вращение в разные стороны, надо соединить обмотки статора и вывести их через эзолирующую втулку наружу, что и было сделано.GEDC0024.JPG ,вид болта из медяхи,GEDC0039.JPG , для надёжности всё пропаял. Потом всё собралGEDC0043.JPG и попробовал, при перемене на контактах плюса, начинает вращаться в разные стороны. Осталось приварить кронштейны крепления, и найти нормальные соленоиды, интересно, а с радипультом они подойдут? Что то мне подсказывает, что должны. Тогда старая лебедушка ещё послужит верой и правдой, если конечно этот моторчик не подведёт. :yahoo: .

Да, вот схема подключения  стартерного движка.Подключение стартера.jpg . Может кому и пригодится ;) .


  • Twister и д м и т р и й это нравится
  #17 Миха66

Отправлено

Теперь осталось прикрепить  мотор ,собственно на саму лебедь, прикидываемGEDC0046.JPG , на штатные болты не подходит, ладно, удлиним крепёж,GEDC0049.JPG вот теперь всё в порядке, GEDC0053.JPG на холостом ходу работает изумительно, а как будет в грязюке х.з.GEDC0055.JPG Поставил старый соленоид, как и ожидалось, он тоже умер . Буду рад любому совету, относительно соленоидов, хотелось бы , что бы и по радиоволне включалась лебедь, очень удобно с одним пультом, а то лазай по грязи с этим кабелем и пультом.


  #18 Hess

Отправлено

А что с соленоидом? разбери и почисть контакты!

мотор у тебя будет без крышки чтоли? он же гумусом быстро забьется.

Я надеюсь паял правильной химией, а то если обычным паяльником, то вся конструкция должна потечь.


  #19 Миха66

Отправлено

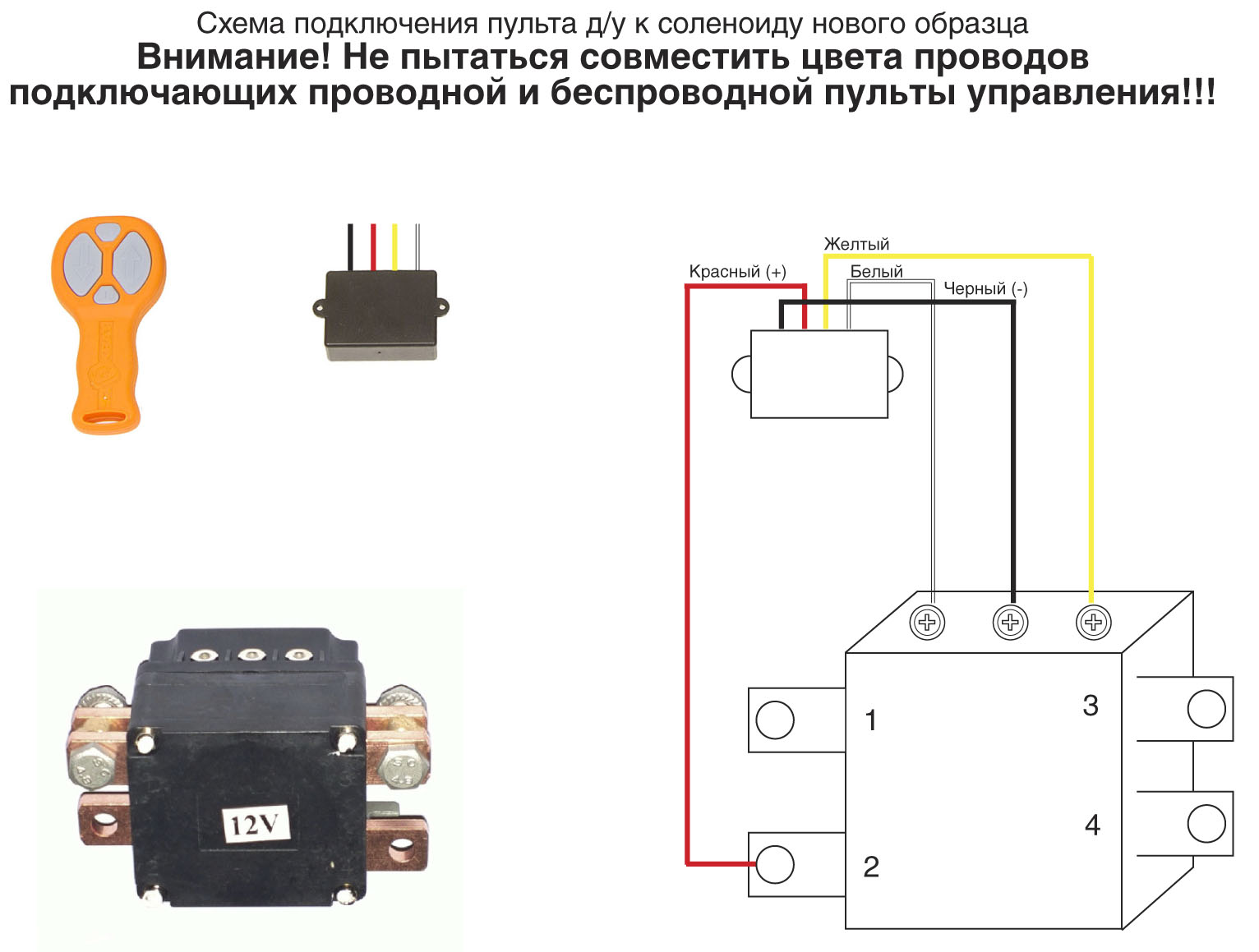

Паял обычным паяльником + ещё соединял болтами,так что потечь не должен, крышку потом подберу, а соленоид там очень старинный, его чистить смысла нет. А от лебёдок 4х4,  блок соленоидов с радиомодулем, отдельно продаётся?


  #20 Hess

Отправлено

Паял обычным паяльником + ещё соединял болтами,так что потечь не должен, крышку потом подберу, а соленоид там очень старинный, его чистить смысла нет. А от лебёдок 4х4,  блок соленоидов с радиомодулем, отдельно продаётся?

разбери свой и покажи контакты, если устроит меня , то махнусь на новый комплект.. У тебя там вроде ТКС стоит.

хотя ща глянул еще раз, твой вроде как должен встать вместо выключателя массы. а нам нужен с другим принципом работы групп. остальное отправил в личку.
